CATIA V5 Basiskurs

Schulungsziel:
Vermittlung solider Grundkenntnisse im CAD-Umfeld. Einführung in CATIA V5
Zielgruppe:
Zeichner, Meister, Techniker und Ingenieure.
Methode:
Theorie und Praxis direkt am CATIA-Arbeitsplatz.
Gruppengröße:
2 bis 4 Teilnehmer
Inhalt:

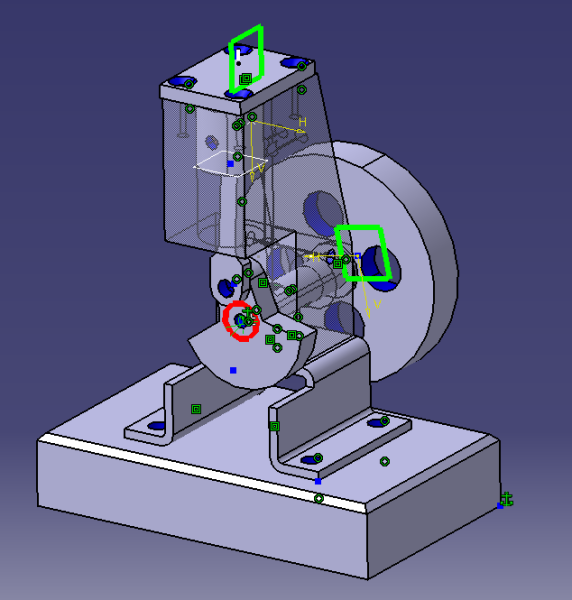

Grundwissen Konstruktion mit CAD/CAM Systemen.Benutzeroberfläche von CATIA V5, Arbeiten mit dem Skizzierer. Bildschirmfotos erzeugen und aufbereiten. Grundlagen Part Design. Erzeugen von konturabhängigen Objekten. Anbringen von Radien, Fasen und Formschrägen. Aufbau der hierarchischen Baumstrukturen. Einfache 3D-Texte aus 2D-Texten extrudieren. Möglichkeiten der Bool'schen Operationen. Grundlagen der Modelldatenorganisation.Positionieren von Einzelteilen im Arbeitsbereich. Erstellung einer Zusammenbau Struktur aus den Einzelteilen. Anbringen von Material-Texturen auf geeignete Objekte. Einbindung der 3D-Datenmodelle in Word, Powerpoint und Webseiten.Projektarbeit: Einzylindermotor, Radlader oder ein vergleichbares Modell.
