CATIA V5 Flächendesign

Schulungsziel:
Einführung in Drahtgeometrie und Flächenkonstruktion. (GSD - Workbench)
Zielgruppe: Ingenieure, Techniker und Konstrukteure mit V5 Grundkenntnissen.
Methode:
Theorie und Praxis direkt am CATIA-Arbeitsplatz.
Gruppengröße:
1 bis 4 Teilnehmer
Inhalt:
Erzeugen von Drahtgeometrie als Bezugs- und Stützelemente für Flächen. Generierung von Begrenzungskurven (Boundaries), Kegelschnitten, Projektions- und Verschneidungskurven. Definition von Spline und Einsatz einer Helix.Vorstellung und Übung der verschiedenen Flächenarten: Rotationsflächen, Translationsflächen, Offsetflächen, Füllflächen, Übergangsflächen und Loftflächen. Modifikation von Flächengeometrie.

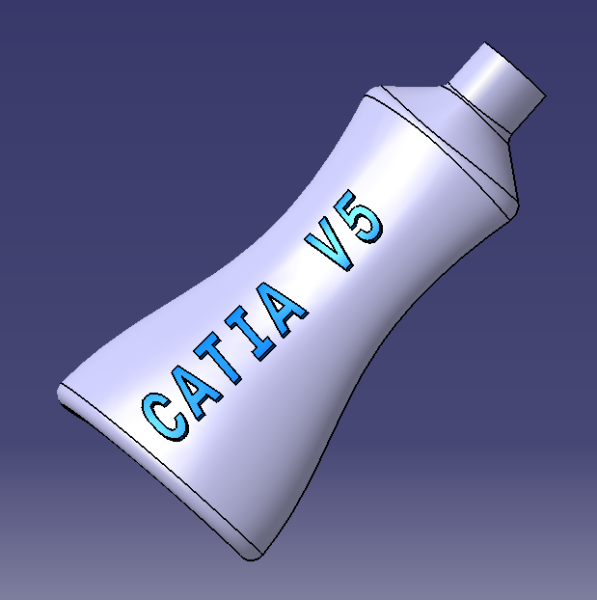

Projektarbeit: Designflasche
